二、構造及工作原理

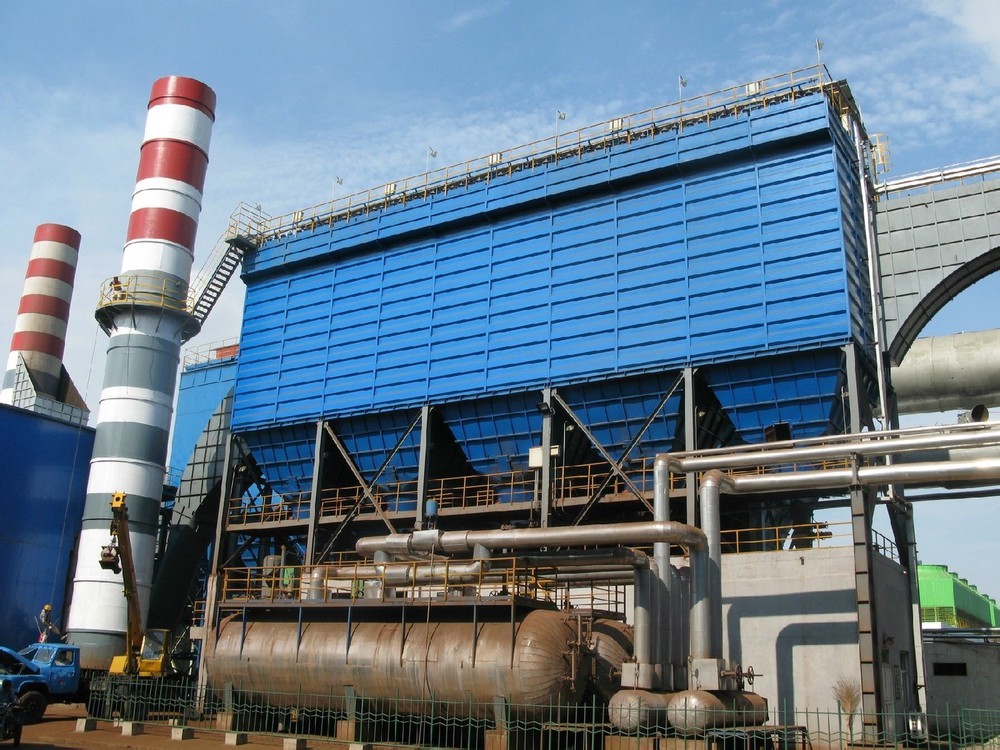

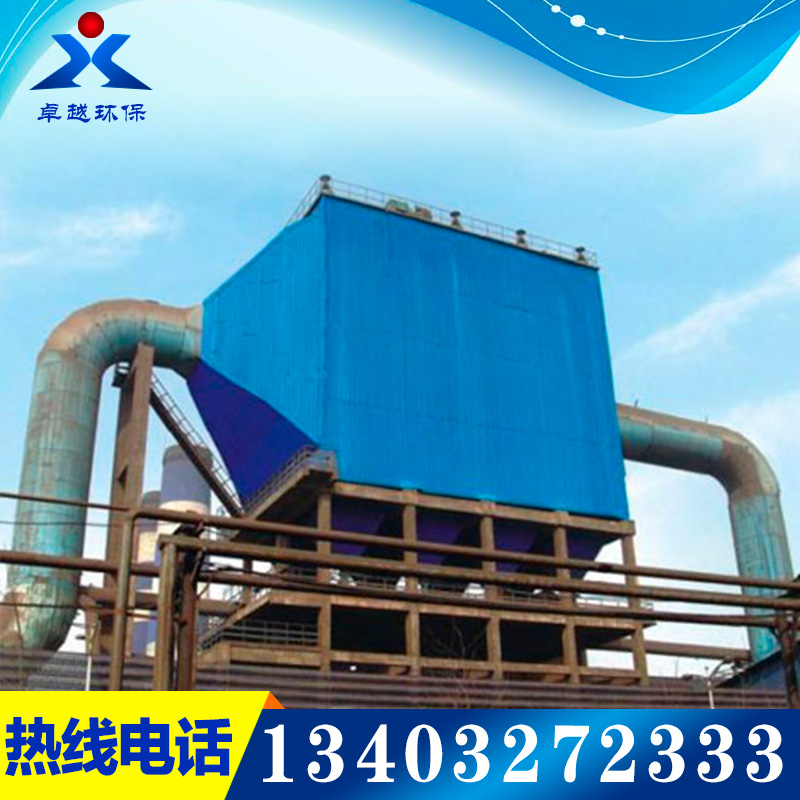

1、 脈沖袋式除塵器 結構該設備主要有以下部分組成：
（1）箱體：包括袋室、預收塵室、凈氣室、多孔板、除塵布袋、濾袋骨架。箱體設計耐壓9000Pa。
（2）噴吹系統：主氣管、噴吹管、脈沖閥、控制儀。
（3）灰斗及排灰部分有兩種形式：一種為灰斗直接與卸灰閥連接，另一種為灰斗通過輸送設備（如螺旋輸送機）與卸灰閥連接。 脈沖袋式除塵器本體為全剛結構設計，花板用冷沖壓型工藝，既增加強度又能_設備質量。本型號脈沖袋式塵器除處理常溫氣體外，其結構形式也適合處理高溫氣體，此時外殼如需保溫可采用LBY型輕質巖棉板雙層保溫，外殼采用δ=0.5mm鍍鋅板保護，并采用抽拉鉚釘新工藝安裝，并根據使用環境選用不同的濾料及過濾風速。
2、工作原理含塵氣體進入收塵器已擴大的灰斗進行預收塵，通過導流板均布于各條除塵濾袋之間，粉塵阻留于濾袋外表面，為使設備阻力不_過1200Pa，高壓氣體經電磁閥產生脈噴，使氣包內壓縮空氣（0.5~0.7MPa），由噴吹管孔眼噴出（稱一次風）通過文氏管誘導數倍于一次風的周圍空氣（稱二次風）進入除塵布袋在瞬間急劇膨脹，并伴隨著氣流的反方向作用抖落粉塵，達到清灰的目的。使用微機自動控制裝置，根據粉塵隨意調整清灰周期和脈噴時間，使收塵器在_的嘴里范圍內運行。
2、選型參數及選型原則
（1）脈沖袋式除塵器選型的主要技術參數為風量、氣體溫度、含塵濃度與濕度。根據工藝設計的風量、氣體溫度、含塵濃度的量大數值，按略小于技術性能表中的數值為原則，其相對應的脈沖袋除塵器型號，即為所需要的脈沖除塵器型號，采用的除塵濾袋根據入口濃度、氣體溫度、濕度含量確定。
（2）表中的耗氣量為工廠集中供氣的情況，如單獨使用空氣機時，實際的耗氣量要增大到表中數值的1.5倍。
